플랜트 모듈러 설계의 첫 단추: 최적의 모듈 분할(Discretization) 마스터 플랜



Engineering Insights & Structural Logistics Report

플랜트 모듈의 공학적 분류 및
육상 운송 기반 최적 분할(Discretization) 전략 심층 분석

작성자: 수석 엔지니어링 파트너 (ArchEneer) 작성일: 2026년 4월 13일 (Rev.3) 핵심 초점: Module Types, ISO Envelope, THP/SPMT Specs, Route Survey, Tolerance Control

플랜트 모듈러 프로젝트의 성공을 가르는 가장 첫 번째 엔지니어링 허들은 "초대형 플랜트를 어떤 기준으로 자를 것인가?" 입니다. 이를 모듈 분할(Module Discretization)이라 하며, 구조 역학의 무결성, 육상 운송 제약(도로 인프라), 현장 시공성(Constructability)을 동시에 충족해야 하는 다변수 최적화 방정식입니다.

본 리포트에서는 플랜트 모듈의 공학적 종류(PAR, PAU, PAS, Module Segment)의 명확한 제원과 특징을 심층 분석하고, ISO 표준 컨테이너 한계점부터 메가 모듈(Mega Module)을 위한 초중량물 운송 장비(SPMT, THP) 제원 및 교통 궤적 해석(Route Survey) 절차를 전문가의 시선으로 딥다이브(Deep-dive)합니다.

1. 플랜트 모듈의 공학적 분류 및 역학적 특성 (Module Classifications)

플랜트 모듈은 탑재되는 공정 시스템의 기능, 부피, 그리고 중량에 따라 4가지 메인 유형으로 분류됩니다. 각 유형은 구조 설계 시 고려해야 하는 지배 하중(Governing Load)과 현장 타이인(Tie-in) 전략이 판이하게 다릅니다.

모듈 유형	물리적 제원 및 엔지니어링 설계 주안점
PAR (Pre-Assembled Rack)	• 전형적 제원: 폭 3~6m, 길이 12~24m, 중량 30~150톤 내외. • 구성: 주배관(Main Pipe Header) 및 케이블 트레이가 다층 배열된 파이프 랙 구조물. • 공학 초점: 고온/고압 유체의 열팽창(Thermal Expansion)에 따른 축방향 응력 제어. 파이프 서포트(Pipe Shoe)에서 철골 프레임으로 전달되는 마찰 전단력과 앵커(Anchor) 하중 설계가 핵심. 연속된 PAR 조립 시 배관 핏업(Fit-up) 공차 제어가 매우 중요함.
PAU (Pre-Assembled Unit)	• 전형적 제원: 폭 6~15m 이상, 길이 15~30m 이상, 중량 200톤 ~ 수천 톤의 메가 유닛. • 구성: 열교환기, 압력 용기, 펌프 등 자체적인 단위 공정(Unit Process) 처리가 가능한 3차원 다층 큐브 유닛. • 공학 초점: 회전 기기 및 압축기 동하중에 의한 진동 공진 방지 프레임 강성(Dynamic Stiffness) 확보. 무게 중심(CoG)이 높아 양중 시 편심 제어 및 육상/해상 운송 시 발생하는 전도 모멘트(Overturning Moment) 저항 설계가 필수.
PAS (Pre-Assembled Skid)	• 전형적 제원: 폭 2~3m, 길이 4~10m, 중량 10~40톤 내외. • 구성: 단일 펌프, 콤프레서 패키지, 또는 화학물질 주입 설비(Chemical Dosing)가 얹혀진 소형 강구조 프레임. • 공학 초점: API 686 기준에 입각한 베이스플레이트(Baseplate) 비틀림 강성 설계. 주로 ISO 20/40피트 컨테이너 한계 내로 제작되어 선박 및 일반 트레일러 물류비가 가장 최적화되는 소형 단위.

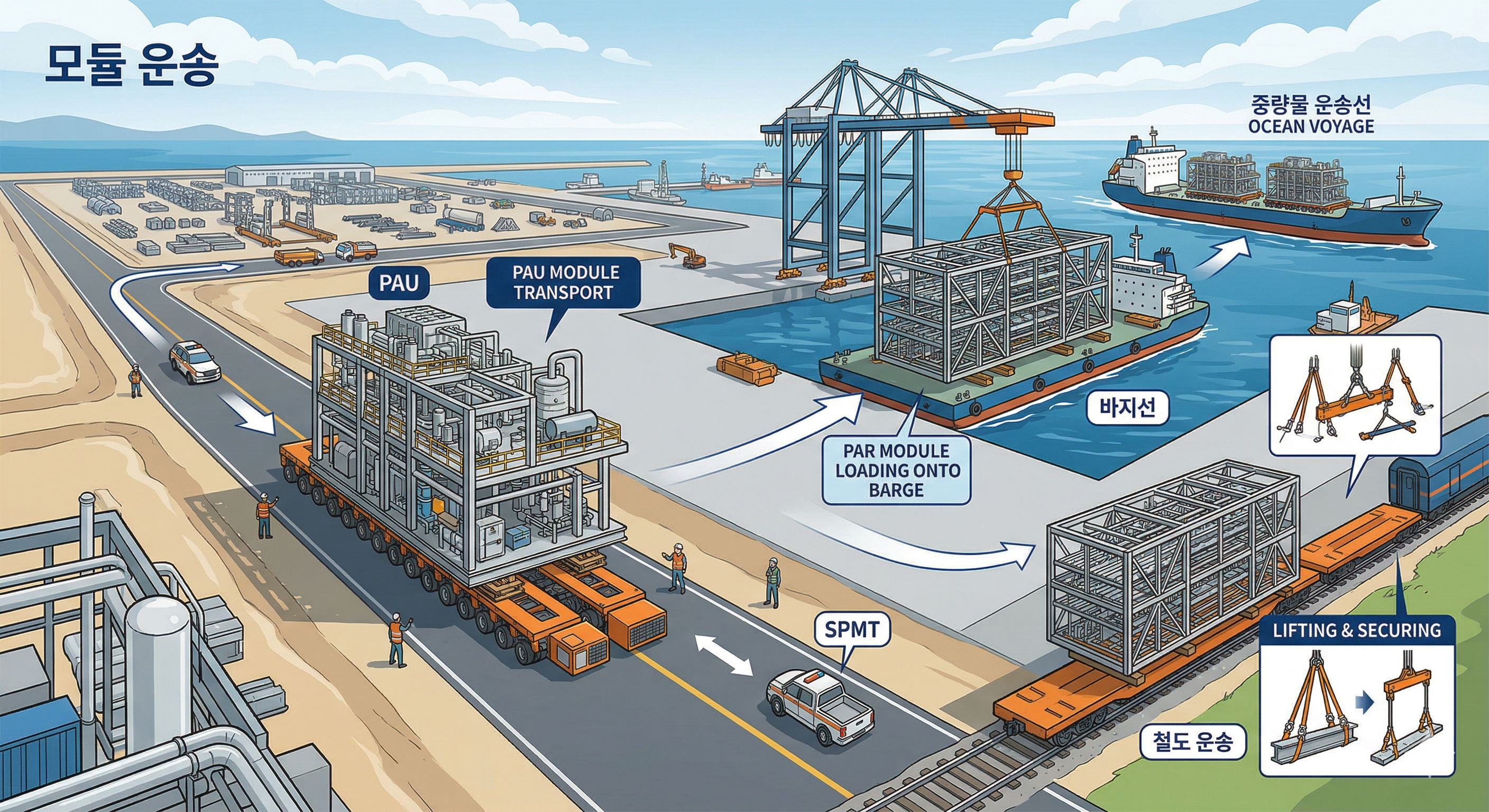

Module Segment (모듈 세그먼트)	• 전형적 제원: 도로/교량 통과 한계에 따라 유동적이나 보통 폭 4~5m, 중량 50~100톤 이하로 분할. • 구성: 육상 운송 제약(터널, 교량 하중 등)으로 인해 초대형 PAU를 한 번에 옮기지 못할 때, 현장에서 레고 블록처럼 재조립하기 위해 임시로 쪼개 놓은 PAU의 하위 분할 단위. • 공학 초점: 세그먼트 간 현장 조립 시 타이인 공차(Tie-in Tolerance)를 ±3mm 이내로 제어하는 인터페이스 관리(Interface Management)가 핵심. (하단 4장 참조)

2. 모듈 분할 결정 논리 (Discretization Strategy)

모듈을 나누는 기준은 역학적 무결성보다 '물류적 한계(Logistics Constraints)'가 최우선 지배 인자입니다. 플랜트의 기본 설계(FEED)가 끝나면 곧바로 모듈화 타당성 평가(Modularization Feasibility Study, MFS)를 수행하여 아래의 결정 논리를 적용합니다.

2.1. 컨테이너화 분할 (ISO 20ft / 40ft Standard)

일반 상업 물류망을 이용해 별도의 교통 통제(에스코트) 없이 전 세계 어디든 최저가로 운송할 수 있는 절대적 기준점입니다.

• ISO 20피트 제원: 길이 6.06m × 폭 2.44m × 높이 2.59m (조작 최대 중량 약 24~28톤 한계)
• ISO 40피트 제원: 길이 12.19m × 폭 2.44m × 높이 2.89m (하이큐브 기준, 조작 최대 중량 약 26~28톤 한계)
• 운송 장비: 일반 트랙터 기반의 플랫베드 트레일러 (Conventional Flatbed Trailer). 고속도로 통행이 자유로워 물류비 곡선의 최저점(Sweet Spot)을 형성합니다.

2.2. 규격 외 화물 (OOG) 초중량 모듈 분할 전략

PAR나 PAU가 폭 3m, 중량 30톤을 초과하여 OOG (Out of Gauge) / Superload 화물이 되는 순간, 막대한 특수 물류비와 관계 관청의 특별 허가(Permit)가 수반됩니다. 여기서 엔지니어는 비용 곡선을 분석하여 3가지 하위 전략 중 하나를 결단해야 합니다.

전략 A: Mega PAU 유지 + SPMT 운송 (인프라 확보 시)

부지가 해안가와 인접하거나, 내륙이더라도 교량이 특수 하중(15 t/m² 이상)을 견딜 수 있을 때 채택합니다. 현장 조립 배관(Tie-in Point)을 수십 개 수준으로 억제하여 공기를 획기적으로 단축합니다. 단, SPMT 대여, 선박 개조, 추가 보강 철골(Steel Penalty) 등 초고비용 물류가 발생합니다.

전략 B: Module Segment 쪼개기 (도로 인프라 제한 시)

교통망에 절대 우회 불가한 터널(Pinch point)이나 노후 교량이 있는 경우, 메가 PAU를 다수의 모듈 세그먼트(Module Segment)로 분할합니다. 세그먼트들을 현장에서 다시 결합하기 위해 수백 개의 현장 배관 용접(Field Welding) 및 케이블 결선이 추가 발생하며 공기가 연장됩니다.

전략 C: Stick-Built 전환 (물류 불가 오지 현장)

모듈러 공법의 득보다 실이 큰 지점입니다. 산악 지대나 인프라가 전무한 오지에서는 원자재 단품을 운송하여 현장에서 기초부터 조립하는 전통적 스틱 빌드(Stick-Built) 방식으로 회귀해야 합니다. 이는 프로젝트 공기 지연의 주요 리스크가 됩니다.

3. 육상 운송 장비 역학 및 교통 궤적 분석 절차

OOG 모듈 분할이 확정되면, 제작장에서 현장까지 모듈을 물리적으로 기동시키기 위한 육상 운송 인프라 검토(Route Survey)가 수행되어야 하며, 이는 모듈 프레임의 한계 하중을 결정짓습니다.

3.1. 특수 중량물 운송 장비 (THP & SPMT) 제원 및 역학

장비명	공학적 특성, 축 하중(Axle Load) 및 적용 범위
THP Hydraulic Multi-axle (다축 유압 트레일러)	- 용량: 50~300톤 중대형 모듈. Prime Mover(트랙터) 견인 방식. - 축 하중 제원: 모듈(Axle line) 당 약 30~45톤의 화물 지지 능력. - 공학적 특징: 각 축에 유압 진자 서스펜션(Hydraulic Pendulum Suspension) 장착. 요철이나 도로 횡단 경사(Camber) 통과 시 실린더가 상하(통상 ±300mm 스트로크)로 움직여 화물 데크의 완전한 수평을 유지해, 모듈 프레임의 비틀림(Torsion) 응력을 원천 차단.
SPMT (자동 추진 모듈 트랜스포터)	- 용량: 300톤 ~ 수만 톤 메가 PAU 운송. PPU (Power Pack Unit) 자체 유압 구동. - 축 하중 제원: 축당 통상 36~40톤 지지. 4축, 6축 라인을 횡/종방향 무한 결합 가능. - 공학적 특징: 대각선 이동(Crab Steering) 및 제자리 회전(Carousel) 기능. 축의 광범위한 배치를 통해 초중량 화물의 지반 접지압(Ground Bearing Pressure)을 일반적인 연약 지반 한계치인 10~15 t/m² 이하로 통제/분산시킵니다.

3.2. 경로 조사 및 궤적 시뮬레이션 4단계 (Route Survey 4-Steps)

초대형 모듈 운송 시 도로 파괴나 장애물 충돌을 막기 위해 아래의 4단계 엔지니어링 검토가 선행됩니다.

• Step 1. 데스크톱 스터디 (Desktop Study): 지도 데이터 및 위성 사진을 통한 대안 경로(Alternative routes) 1차 선정. 교량의 한계 중량 목록 확인.
• Step 2. 물리적 예비 조사 (Preliminary Physical Survey): 현장 실측을 통해 수직 클리어런스(고압선, 터널 높이) 및 도로 폭 병목 구간(Pinch Point) 식별.
• Step 3. 교량 및 지반 구조 해석 (Bridge & Structural Check): 수백 톤의 THP/SPMT가 교량을 통과할 때 발생하는 동적 굽힘 모멘트(Bending Moment)가 교량의 허용치를 넘지 않는지 구조 기술사가 해석(FHWA 가이드라인 준용). 필요시 가설 벤팅(Shoring) 설계.
• Step 4. 회전 궤적 시뮬레이션 (Swept Path Analysis): 모듈 폭이 5~10m 이상일 경우, 코너 회전 시 화물의 끝단(Overhang / Tail Swing)이 가로수나 건물을 타격할 위험이 큽니다. AutoTURN 3D 소프트웨어에 모듈 Envelope을 입력하여 회전 궤적의 충돌 여부를 사전 검증하고 신호등 철거 등 민원 계획을 수립합니다.

4. 세그먼트 분할 시 인터페이스 및 공차 제어 (Interface Management)

물류 한계로 인해 모듈을 여러 세그먼트(Segment)로 분할했다면, 현장에서 이 조각들이 완벽하게 맞물리도록 하는 치수 공차 제어(Dimensional Control)가 핵심 역량이 됩니다.

3D 레이저 스캐닝 기반 베스트 핏(Best-Fit) 분석

과거에는 줄자를 이용한 아날로그 측량에 의존해 현장 조립 시 배관이 맞지 않아 재단/재용접(Rework)이 빈번했습니다. 최근에는 모듈 출하(Load-out) 전, 공장에서 서로 결합될 모듈 A와 모듈 B를 3D Laser Scanner로 수백만 개의 포인트 클라우드(Point Cloud) 데이터로 스캔합니다.

추출된 데이터를 소프트웨어(예: Leica Cyclone)에 업로드하여 가상 공간에서 결합해 보는 베스트 핏 검증(Virtual Fit-up Analysis)을 수행합니다. 플랜지(Flange) 간의 편차가 ±3mm 한계치(Tolerance)를 벗어날 경우, 공장에서 미리 스풀을 수정하여 현장 재작업률을 0%로 통제합니다.

📚 관련 공학 설계 기준 및 출처 문헌 (Engineering References)

• [모듈 타당성 및 분할 결정] CII RT-283: "Industrial Modularization: How to Optimize? How to Maximize?" (Construction Industry Institute)
  - 모듈화 의사결정 프레임워크 및 육상 물류비 vs 현장 노무비 최적화 스윗스팟 산정 가이드라인.
• [ISO 컨테이너 기준선] ISO 668:2020: "Series 1 freight containers — Classification, dimensions and ratings"
  - 일반 상업 물류망을 이용하는 컨테이너화 모듈의 물리적 외함(Dimensions) 및 최대 조작 총중량(Gross mass) 한계 규정.
• [육상 운송 및 궤적 해석] FHWA (Federal Highway Administration) & GL Noble Denton 0030/ND: "Guidelines for Marine Transportations (Sec. 8 Land Transport)"
  - OOG(Superload) 화물 이동 시 다축 유압 트레일러(THP) 및 SPMT의 허용 축 하중(Axle Load) 한계 및 교량 지지력 통과 검증 규정.
• [강구조 철골 페널티 통제] AISC 360-16 / PIP STC01015: "Structural Design Criteria"
  - 모듈 분할 시 붕괴 방지를 위해 투입되는 구조 강재 페널티(Steel Penalty)의 역학적 산출 및 운송 동하중 적용을 위한 한계 상태 설계(Limit State Design, Chapter E, J 등).
